Le siège social de Nvidia à Santa Clara, en Californie, est à la fois comme un testament et un produit littéral de la même puce et de la même technologie qui ont contribué à augmenter la hausse spectaculaire de l’entreprise à une évaluation de 4 billions de dollars. Le bâtiment lui-même n’est pas simplement occupé par les ingénieurs, mais est spécifiquement informé par le silicium propriétaire de Nvidia, les logiciels personnalisés et la philosophie de conception.

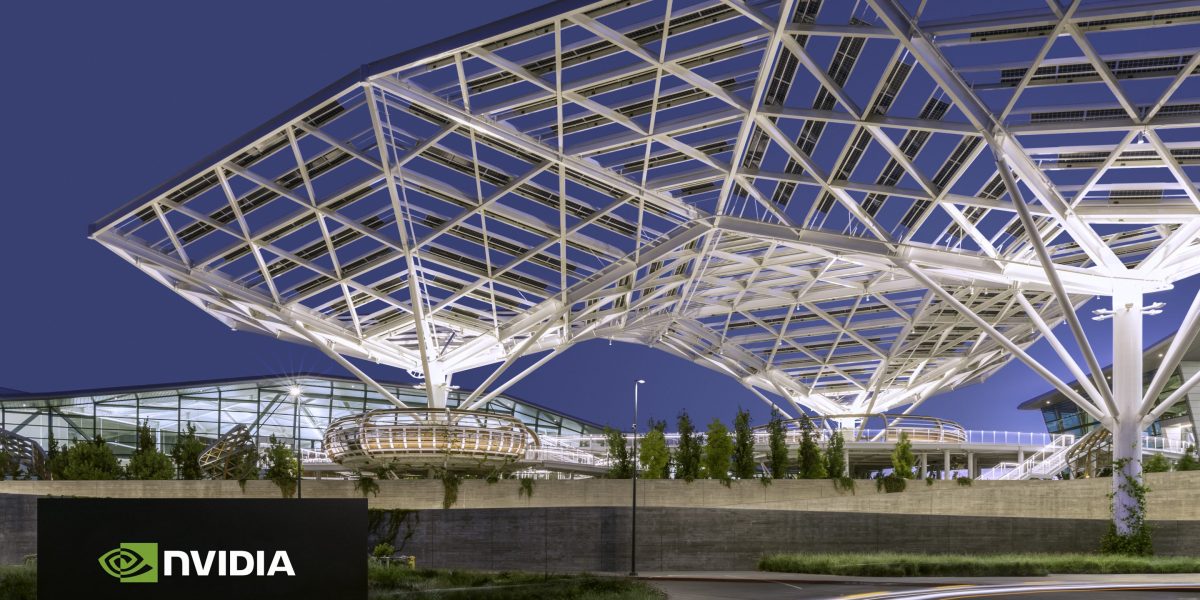

Le siège social de Nvidia est mis en évidence par deux énormes bâtiments nommés d’après le Star Trek Ship, un Voyager de 750 000 pieds carrés et un effort de 500 000 pieds carrés. Un parc de quatre acres relie les deux bâtiments. Le bâtiment Endeavour s’est terminé en 2017 et la construction de Voyager s’est terminée en 2022 cinq ans plus tard. Selon VentureBeat, les deux bâtiments coûtent 920 millions de dollars.
Contrairement aux projets architecturaux traditionnels, NVIDIA et son partenaire de conception principale, la société mondiale Gensler, les outils d’apprentissage automatique d’occasion et les logiciels de visualisation personnalisés avec des GPU NVIDIA pour tout optimiser, de Daylightflow et de la dynamique acoustique aux zones de mouvement et de collaboration des employés.
Jack Dahlgren, le projet et directeur du design de Nvidia, a déclaré au Wall Street Journal.
Triangle Motif: hochant la tête aux graphiques 3D et aux leçons apprises
Mais des structures aux trottoirs en passant par les fenêtres, un élément clé de la conception du campus qui peut être trouvé littéralement partout est le triangle. Vous ne pouvez pas jeter un rocher au siège de Nvidia sans frapper un triangle.
« Le motif triangulaire ici reflète vraiment les origines de l’entreprise », a déclaré Dahlglen. « Les graphiques 3D étaient à l’origine basés sur le dessin de triangle. »
nvidia
En fait, les triangles sont les polygones les plus élémentaires. Les formes 3D complexes peuvent être décomposées en mailles triangulaires interconnectées. Cependant, il y a un sens plus profond de la raison pour laquelle Nvidia a des triangles sur tout le campus.
En 1995, Nvidia a fait ses débuts sur sa première puce, la NV1. Cela peut potentiellement rendre les surfaces secondaires. Ce fut un risque énorme et un écart fondamental des graphiques standard basés sur les triangles de l’industrie. Il devait être une innovation perturbatrice, mais la complexité de NV1 et son manque de soutien des développeurs se sont finalement révélées être sa révocation. Tout aussi ambitieux, et les puces NV2 annulées par la suite ont presque complètement déraillé la startup.
Mais Nvidia a pivoté. Avec NV3, NVIDIA est retourné au triangle, la base du traitement graphique moderne et son mouvement a porté ses fruits. Nvidia a pu générer des revenus indispensables.
Bien sûr, le siège social de Nvidia a plus qu’un simple triangle. L’ensemble du campus dispose de 511 puits de lumière triangulaires, plus de 14 000 plantes (y compris un énorme mur vivant de 80 pieds), des chemins croisés et des raccourcis, à l’intérieur et en plein air, minimisant le temps de trajet, mais encourageant les rencontres spontanées de la même manière qu’Apple Park, le campus « spaceship » d’Apple. Dahlgren de Nvidia a déclaré que si la société construit un troisième bâtiment, elle utilisera « sans aucun doute » l’IA pour aider à concevoir l’installation.
En savoir plus sur le siège de Nvidia de cette vidéo engageante, filmée par le Wall Street Journal.
Dans cette histoire, Fortune a utilisé l’IA du générateur pour aider avec le projet initial. Les éditeurs ont vérifié l’exactitude des informations avant la publication.
